Gebäudefunktionen visualisieren mit einer KNX Statusanzeige

Oft ist eine ausgewachsene Visualisierung für die Darstellung von Gebäudefunktionen gar nicht notwendig, es genügt auch eine einfache KNX Statusanzeige, z.B. über eine Reihe farbiger LEDs. In diesem Beitrag möchte ich Ihnen ein mögliches Anzeigekonzept vorstellen und Ihnen Beispiele für den praktischen Einsatz geben.

Einheitliches Konzept

Wichtig bei der Planung der KNX Statusanzeige ist vor allem, dass Sie sich ein praktikables Anzeigekonzept überlegen und durchgängig umsetzen. In der Praxis hat sich z.B. eine Kombination der LED-Position, der Farbe und der Blink-Art bewährt. Mit Position mein ich hier die räumliche Anordnung mehrerer LEDs auf ein und derselben KNX Statusanzeige.

  • die Position der LED spiegelt die Funktion wider, z.B. Fenster OG, Fenster EG, Präsenz OG, Waschmaschine/Trockner, Alarmanlage, …
  • die Farbe gibt Auskunft über die Meldungsart, z.B. alles ok, Hinweis/Information, technische Störung, Alarm
  • die Schaltart steht für Benutzeraktion, d.h. LED stetig an bedeutet keine Aktion erforderlich, eine blinkende LED fordert zu einer Aktion auf oder signalisiert dass bereits ein Zustandsübergang stattfindet

Praxisbeispiel für ein Anzeigekonzept

Position der LED

Zeile links rechts
1Sammelstatus Fenster OGPräsenz OG
2Sammelstatus Fenster/Tür EG Präsenz EG/Hauseingang
3Sammelstatus Fenster KGPräsenz KG
4Status Sensorik (z.B. Feuchtigkeit zu hoch, Windalarm, Wassermelder)Meldungen (z.B. Telefon-Anrufe, Mülltermin, Posteingang)
5Status Gebäudetechnik (z.B. Wärmepumpe, KNX-Bus, Enthärter, Gefrierschrank. Waschmaschine)(Reserve)
6Alarm (z.B. Einbruch)Status Alarmzentrale (z.B. nicht bereit, unscharf, scharf)

Farbe und Blink-Art der LED

Farbe

stetig an

(keine Aktion erforderlich)

blinkend

(Aktion erforderlich oder Zustand gerade in Übergang)

weiß

Information
z.B. unkritisches Fenster noch auf, durch das es weder hereinregnet noch zum Einstieg benutzt werden kann

Information
z.B. Alarmanlage deaktiviert, sollte aber aktiviert werden
blau

Störung
z.B. Windalarm

Störung
z.B. Salz am Enthärter nachfüllen, Fenster ist zu schließen

grün

Normalzustand
z.B. Fenster geschlossen

Normalzustand
z.B. Alarmanlage wird gerade scharf geschaltet (Verzögerung läuft)
rot AlarmAlarm
z.B. Alarmanlage ausgelöst, Gefrierschrank ausgefallen

Die Normalzustandsanzeige (grün stetig) können Sie alternativ auch durch Abschalten der LED realisieren, was insgesamt die KNX Statusanzeige übersichtlicher erscheinen lässt.

Produktbeispiel MDT Glas LED-Anzeige

Die hier vorgeschlagene Anzeige-Philosophie können Sie wunderbar z.B. mit der MDT 12-fach LED-Anzeige (in Glas weiss: SCN-GLED1W.01, in Glas schwarz: SCN-GLED1S.01) umsetzen. Ihre 12 LEDs lassen sich einzeln, jeweils in 4 Farben und als blinkend oder stetig an, ansteuern. Außerdem bietet die Anzeige mit integriertem KNX Busankoppler ein paar einfache Logik-Funktionen, eine Helligkeits-Steuerung und Ausfallüberwachung.

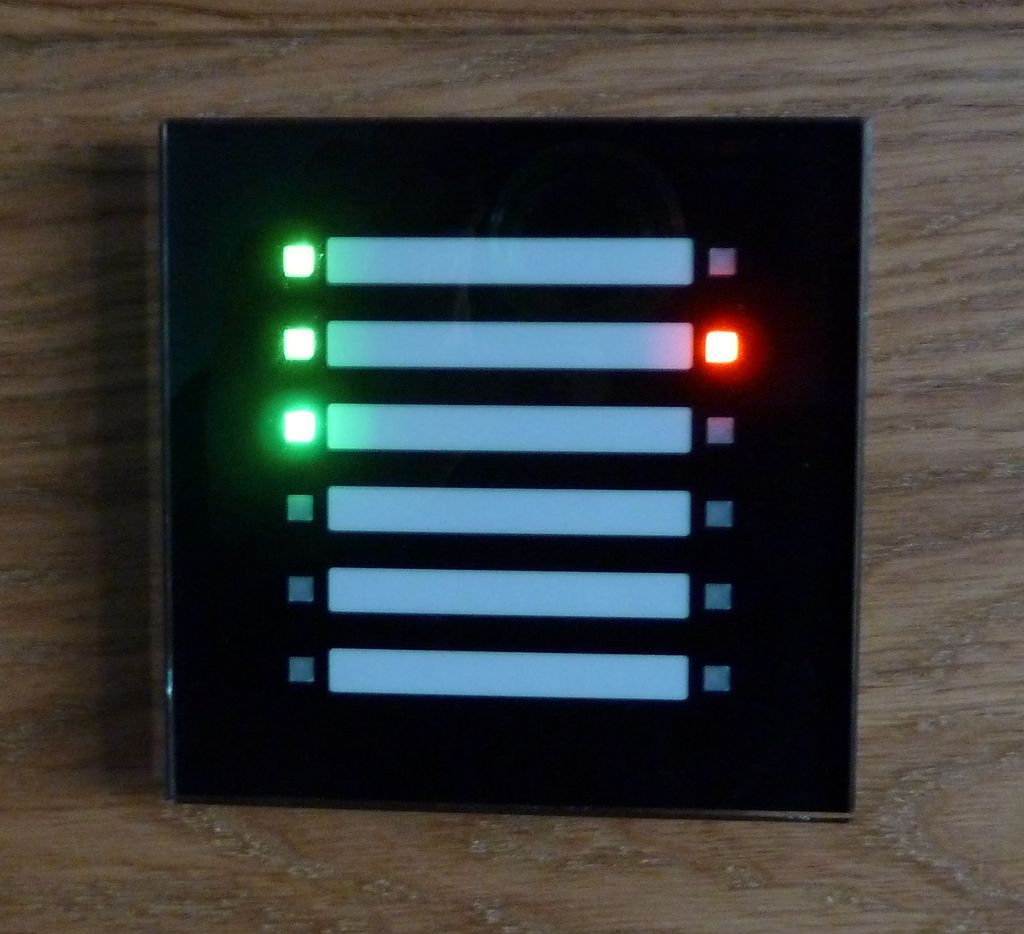

KNX Statusanzeige
KNX Statusanzeige

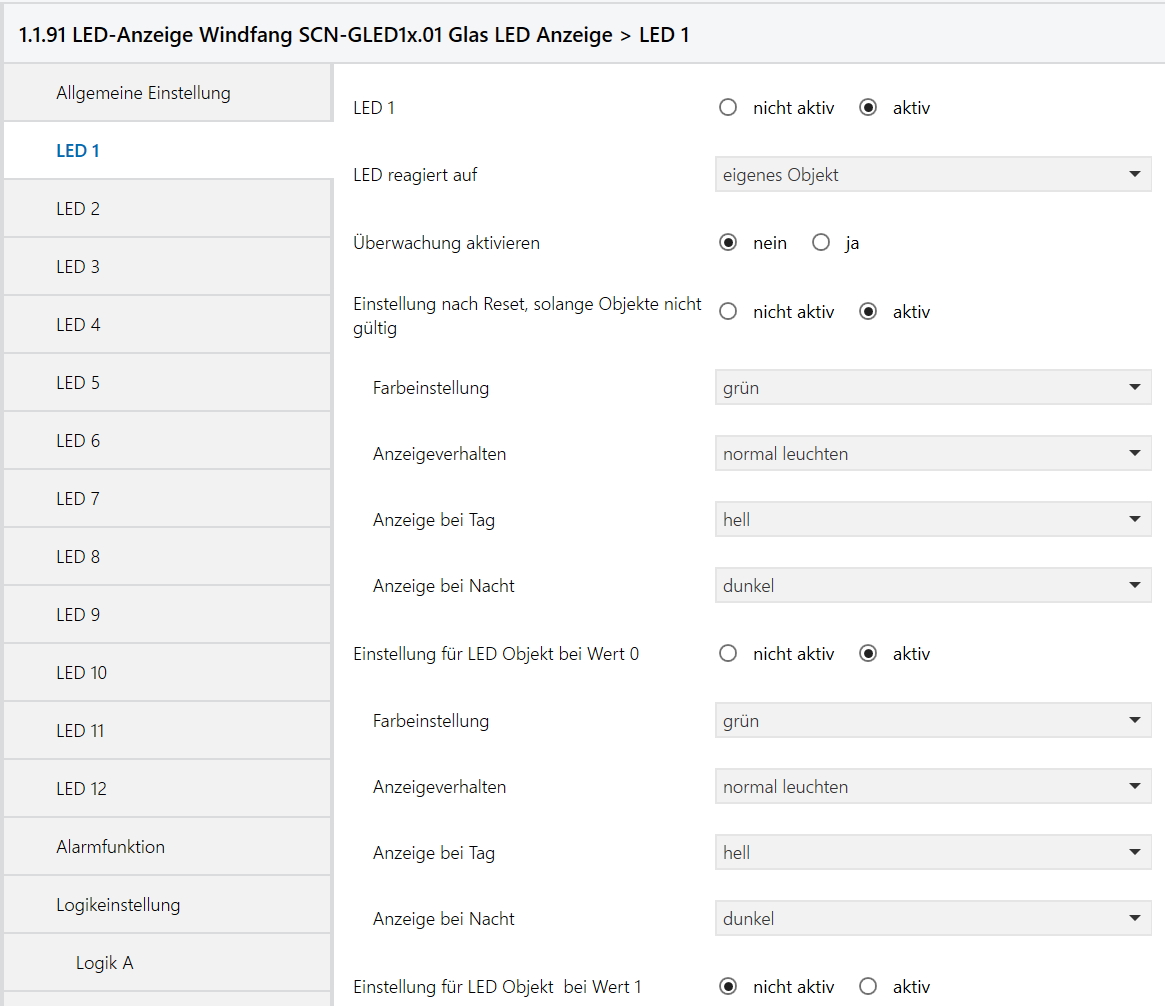

Welche umfangreichen Konfigurationsmöglichkeiten das MDT-Gerät bietet, sehen Sie in folgendem ETS 5 Beispiel-Screenshot:

KNX Statusanzeige in der ETS

Pro LED können Sie mit den drei zur Verfügung stehenden Schaltobjekten (Schalten, Priorität 1 und Priorität 2) insgesamt 4 verschiedene Zustände anzeigen. Ein fünfter kommt noch dazu, wenn Sie auch die Überwachungsfunktion verwenden.

Einplanen von LED-Anzeigen

In meinen Planungsobjekten sehe ich in der Regel mindestens 2 LED-Anzeigen vor:

  • an der Wohnungseingangstüre bzw. Durchgang zur Garage: abschließender Blick beim Verlassen des Hauses ob alles ok ist, oder ob z.B. noch Fenster geschlossen werden müssen (siehe auch: Fensterkontakt). Beim Nachhause-kommen sieht man beispielsweise, ob technische Störungen anliegen oder ob bereits andere Personen anwesend sind
  • am Bett: überprüfen ob alles ok ist vor der Nachtruhe, Anzeige der Außenhautüberwachung bzw. Alarmzentrale. Die LED-Anzeige kann zudem sehr gut als Nachtbeleuchtung fungieren.

Eine zusätzliche dritte LED-Anzeige kann ausserdem in Räumen sinnvoll sein, in denen Sie sich viel aufhalten (z.B. Arbeitszimmer) und auf eine größere Touchscreen-Visualisierung verzichten möchten.

Sie finden ergänzende Informationen zum Einsatz einer KNX Statusanzeige natürlich im umfassenden Handbuch „Heimautomation mit KNX, DALI, 1-Wire und Co.“, das Sie direkt z.B. bei Amazon bestellen können.

Buch Heimautomation mit KNX, DALI, 1-Wire und Co.
KNX Statusanzeige optimal einsetzen
